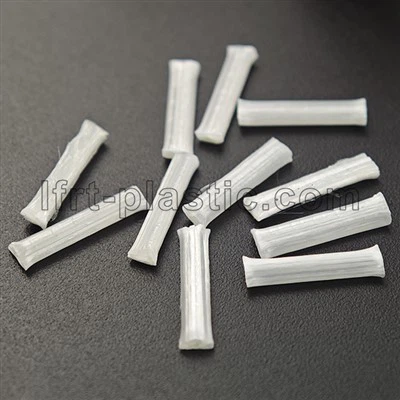

40% lang glasvezelversterkt nylon 6 materiaal
Dit 40% lange glasvezelcomposiet, het hoogtepunt van ons polyamideportfolio, is ontworpen voor maximale prestaties. Het verlegt de grenzen van sterkte en stijfheid en biedt een ongeëvenaarde oplossing voor het vervangen van structurele metalen componenten in de meest veeleisende toepassingen waar falen geen optie is.
Prestatieprofiel versus traditionele materialen
Specifieke kracht (sterkte-tot-gewicht)
Specifieke stijfheid (stijfheid-tot-gewicht)
Technische specificaties
Opmerking: Omdat het een hygroscopisch materiaal is, worden de eigenschappen van PA6 beïnvloed door het vochtgehalte. Er worden gegevens verstrekt voor droge-As-Molded (DAM) en geconditioneerde (50% RH) toestanden.
| Eigendom | Testmethode | Metrisch (DAM) | Metrisch (COND) |
|---|---|---|---|
| Dikte | ISO1183 | 1,44 g/cm³ | 1,44 g/cm³ |
| Trekmodulus | ISO527 | 12.500 MPa | 9.000 MPa |
| Treksterkte | ISO527 | 189 MPa | 145 MPa |
| Gekerfde Izod Impact (23 graden) | ISO180 | 38 kJ/m² | 29 kJ/m² |
| Warmteafbuigingstemperatuur (1,8 MPa) | ISO75 | 208 graden | - |
Download het volledige LFT PA6 GF40-gegevensblad PDF
Ontworpen voor ultieme structurele prestaties
Structurele onderdelen voor de automobielsector
Dwars-autobalken, stoelconstructies, accubakken en andere veiligheids-kritieke componenten.
Zwaar-Industrieel gebruik
Robotarmconstructies, last-dragende machineframes en hoge- vloeistofconnectoren.
Lucht- en ruimtevaart en defensie
UAV-frames (drone), binnenbeugels en apparatuurbehuizingen die een hoge stijfheid-tot-gewichtsverhouding vereisen.
Uitmuntendheid in ontwerp en verwerking
Vraag: Kritiek vochtbeheer
A: Voor-Drogen is verplicht. Droog de pellets gedurende 3-4 uur bij 80-90 graden (176-194 graden F) om het vochtgehalte onder de 0,1% te brengen. Een goede droging is essentieel om hydrolyse tijdens het gieten te voorkomen en optimale mechanische eigenschappen te garanderen.
Vraag: Aanbevolen spuitgietparameters
A: Gebruik een schroef voor algemene- doeleinden met lage afschuiving. De smelttemperaturen moeten tussen de 260-280 graden (500-536 graden F) liggen. Een hoge matrijstemperatuur van 80-120 graden (176-248 graden F) is cruciaal voor het bereiken van een hoogwaardige oppervlakteafwerking en optimale kristalliniteit.
Vraag: Ontwerp voor langvezelige composieten
A: Maak gebruik van royale radiussen en uniforme wanddiktes. Poortlocaties moeten worden gekozen om de uitlijning van de vezels in de richting van de hoofdspanning te bevorderen. Houd rekening met anisotrope krimp; raadpleeg onze volledige ontwerpgids of technisch team voor ondersteuning.
Veelgestelde vragen
Vraag: Wat is het belangrijkste voordeel van 40% LGF ten opzichte van 30% LGF PA6?
A: Het belangrijkste voordeel is een aanzienlijke toename in stijfheid (modulus) en sterkte. LFT-G® PA6 GF40 is de keuze voor toepassingen waarbij maximale stijfheid en draagvermogen- de meest kritische ontwerpvereisten zijn, waardoor de prestatiegrenzen voor metaalvervanging nog verder worden verlegd.
Vraag: Welke invloed heeft het hogere vezelgehalte op de verwerking?
A: De hogere vezelbelasting resulteert in een smelt met een hogere viscositeit. Hoewel de verwerkingsparameters vergelijkbaar zijn met die van 30%, kan het een iets hogere injectiedruk vereisen. Het is ook nog belangrijker om goed-ontworpen, open stroompaden (runners, gates) te gebruiken om vezelbreuk te minimaliseren en ervoor te zorgen dat het lange-glasvezelnetwerk in het laatste deel behouden blijft.
Klaar voor ultieme prestaties?
Daag onze engineers uit met uw meest veeleisende toepassingen. Neem contact met ons op om te bespreken hoe LFT-G® PA6 GF40 de prestaties van uw product kan verbeteren en een concurrentievoordeel kan bieden door middel van geavanceerde lichtgewichtsystemen.
Populaire tags: pa6 gf40 composiet, China, fabrikanten, leveranciers, fabriek, kopen, aangepast
