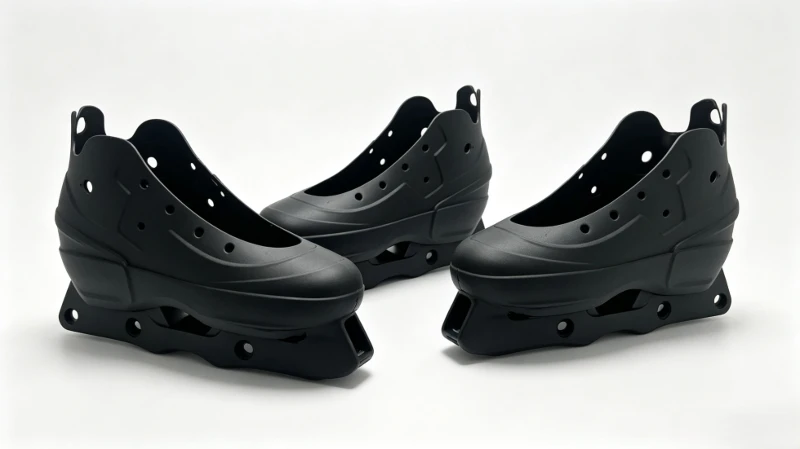

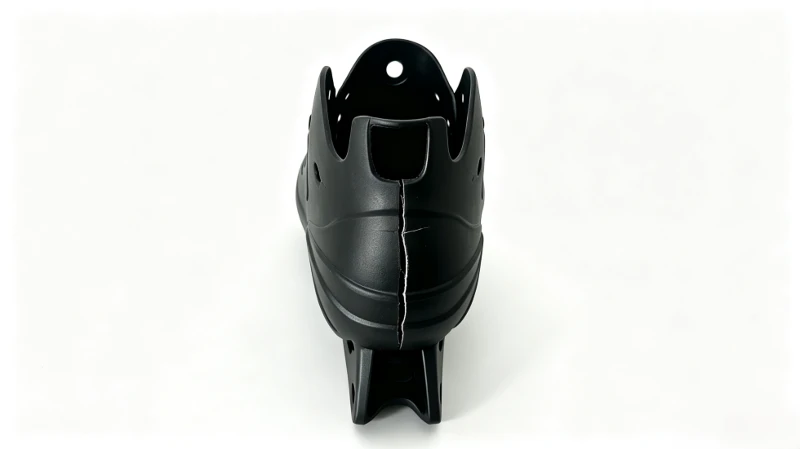

Casestudy: LFT-G^®PA6 LCF30 vervangt metaal in ophangframes voor schaatsschoenen

Decennia lang zijn hoogwaardige -ophangframes voor schaatsschoenen -, het cruciale structurele onderdeel dat elk grammetje kracht van de voet van de atleet naar het ijs overbrengt -, vervaardigd uit aluminium. Maar metalen hebben een nadeel: gewicht, trillingen en corrosie.

Deze casestudy onderzoekt hoe LFT-G^® PA6LCF30 - a lange koolstofvezelversterkt polyamide 6compound met een continu koolstofvezelgehalte van 30% - heeft met succes aluminium vervangen in het ophangingsframe van een premium skateschoen, wat dramatische prestatieverbeteringen opleverde voor alle belangrijke statistieken.

De uitdaging: een structurele component onder extreme stress

Het verende frame in een hoogwaardige-schaatsschoen is de cruciale interface tussen atleet en ijs. Het moet bestand zijn tegen herhaalde schokken door sprongen, dynamische belasting door richtingsveranderingen en constante trillingen - en dit alles met behoud van nauwkeurige dimensionale stabiliteit.

Traditionele aluminium frames boden voldoende stijfheid, maar brachten drie fundamentele problemen met zich mee:

• Overmatig gewicht- vertraagt ​​de acceleratie en verhoogt de vermoeidheid van de atleet tijdens lange sessies
• Trillingsoverdracht- ruwe rijkwaliteit die leidt tot ongemak, verminderde controle en spierspanning
• Corrosie en onderhoud- aluminium frames vereisen voortdurend onderhoud in omgevingen met nat ijs

De fabrikant had een oplossing nodig die de structurele prestaties van aluminium kon evenaren of overtreffen, terwijl het gewicht dramatisch werd verlaagd, trillingen werden gedempt en problemen met corrosie werden geëlimineerd.

De oplossing: LFT-G^®PA6LCF30

LFT-G^®ingenieurs stelden een oplossing voor met behulp vanPA6LCF30- een lange, met koolstofvezel versterkte polyamide 6-verbinding met30% continue koolstofvezelinhoud. In tegenstelling tot korte-vezelmaterialen waarbij vezels doorgaans minder dan 1 mm dik zijn, behoudt LFT-G® PA6 LCF30 vezellengtes van10–12 mm, waardoor een driedimensionaal versterkend netwerk binnen de polymeermatrix ontstaat.

LFT-G^®Voor deze toepassing werd PA6 LCF30 geselecteerd vanwege de unieke combinatie van eigenschappen:

• Ultra-lichtgewicht- dichtheid van slechts 1,30 g/cm³ versus . 2.70 g/cm³ voor aluminium
• Hoge specifieke sterkte- sterkte-tot-gewichtsverhouding groter dan aluminium
• Uitstekende weerstand tegen vermoeidheid- 10⁷ cycli bij 70 MPa
• Superieure trillingsdemping- het verminderen van de hardheid en het verbeteren van het comfort
• Corrosie-vrij- elimineert onderhoudsproblemen in natte omgevingen
• Ontwerpvrijheid- complexe geometrieën in één enkele spuitgietstap

Prestatieresultaten: de cijfers die er toe doen

Na uitgebreide tests - inclusief buigtests, impacttests, cyclische vermoeidheidstests en veldproeven met professionele skaters - LFT-G^®PA6 LCF30 leverde meetbare verbeteringen op voor elke belangrijke prestatiemaatstaf:

• 45% gewichtsreductieversus aluminium -, wat zich vertaalt in snellere acceleratie, hogere sprongen en minder vermoeidheid bij atleten
• 4× hogere slagvastheidversus korte-vezelverbindingen - die van cruciaal belang zijn voor het weerstaan ​​van herhaalde sprongen en landingen
• Superieure vermoeidheidsprestaties- 10⁷ cycli bij 70 MPa, overeenkomend met of groter dan het uithoudingsvermogen van aluminium
• Verbeterde trillingsdemping- vermindert de hardheid en verbetert het comfort, de controle en het spierherstel
• Geen corrosie- elimineert onderhoudsproblemen in omgevingen met nat ijs
• Ontwerpflexibiliteit- complexe, geïntegreerde geometrieën die in één enkele spuitgietstap kunnen worden gerealiseerd, waardoor secundaire CNC-bewerking overbodig wordt
• Kostenefficiëntie- vormconsolidatie en kortere cyclustijden resulteerden in20% lagere totale onderdeelkostenversus machinaal bewerkt aluminium

Waarom lange koolstofvezel het verschil maakt

De prestatiekloof tussen LFT-G^®PA6 LCF30 en conventionele korte-koolstofvezelverbindingen komen op één ding neer:glasvezel architectuur.

In korte-vezelverbindingen zijn koolstofvezels doorgaans minder dan 1 mm lang. Ze bieden initiële versterking, maar bieden beperkte weerstand tegen scheurvoortplanting en vermoeidheid. Onder herhaalde spanning trekken korte vezels uit de matrix, ontstaan ​​er scheuren en volgt er breuk.

In LFT-G^®PA6 LCF30, continue koolstofvezels zijn geconserveerd10-12 mm lengtetijdens het compounderen. Deze lange koolstofvezels vormen eendrie-dimensionaal skeletnetwerkbinnen de polyamidematrix die levert:

• Superieure lastoverdracht- stress wordt over een breder netwerk verdeeld, waardoor lokale pieken worden verminderd
• Crack arrestatie- lange koolstofvezels overbruggen en stoppen micro--scheurtjes voordat ze zich kunnen voortplanten
• Energie-absorptie- Het koolstofvezelnetwerk absorbeert en verspreidt impactenergie effectiever dan glasvezels
• Vermoeidheidsweerstand- het netwerk behoudt de integriteit gedurende miljoenen laadcycli
• Dimensionale stabiliteit- verminderde kruip en thermische uitzetting zorgen voor precisie onder belasting

Conclusie: de toekomst van schaatsuitrusting is samengesteld

De casestudy van het ophangframe voor schaatsschoenen toont een duidelijke waarheid aan:LFT-G^®PA6 LCF30 is niet alleen een lichter alternatief voor aluminium - het is een superieur alternatief.

Met 45% gewichtsreductie, 4x hogere slagvastheid, superieure levensduur tegen vermoeidheid, geen corrosie en 20% lagere onderdeelkosten, LFT-G^®PA6 LCF30 leverde een oplossing die beter presteerde dan aluminium op elke maatstaf die belangrijk is voor zowel atleten als fabrikanten.

Voor fabrikanten van sportartikelen die de grenzen van prestaties willen verleggen, is de vraag niet langerofom lange thermoplastische koolstofvezels te overwegen - maarwelkethermoplastische partner kan de materiaalexpertise, technische ondersteuning en betrouwbare levering leveren om dit mogelijk te maken.
